二、 核心部件：
2.1、无刷电机控制器：

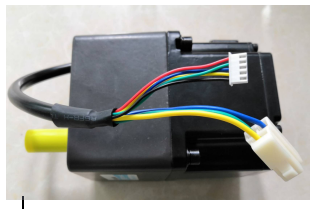

2.2、直流无刷电机
2.3、电机参数：
型号 | DC5GU-50-KB |
额定电压 | 24V DC |
额定功率 | 120W |
额定电流 | 5.0A |
额定转速 | 1800rpm ± 10% |
空载力矩 | 0.56N.m |
额定电流 | 0.50A |
过载电流 | 0.62A |
空载转速 | 2000rpm± 10% |
工作制 | S1 |
绝缘电阻 | >50MΩ |
绝缘耐压 | 1500V 3S |
电气强度 | 600V/S |
绝缘等级 | B |
防护等级 | IP 40 |
噪声等级 | ≤50DB |
使用环境温度 | -10℃+55℃ |

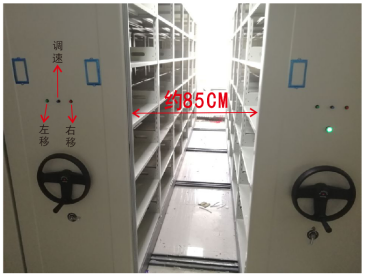

三、YW-II型电动密集柜操作说明（按动式）
序号 | 名称 | 说 明 |
1 | 控制柜体 | 1、 用户打开第3列，需要按着第3列左移或右移按键，操作人员跟柜体一起移动，需要该列停止，松开手指即可。 2、 打开列，需要一列一列的分别移动，确保安全。 |
2 | 按键说明 | 左移按键：按住向左移动； 右移按键：按住向右移动。 注：这两个按键不可同时操作 |
调速按键：可以调整柜体移动速度。 | ||
3 | 通道距离 | 每列打开最大通道距离约85cm，用户打开柜体务必注意打开的通道宽度。 |
四、YW-II型简易按动式系统配置清单
类 别 | 部件配置 | 型 号 | 数 量 | 品牌\产地 |
固定列 | 空气开关 | NXBLE-63 2P C 20A 50mA | 1只 | 正泰集团 |
两档电源开关 | HBSO-DY-11DZ/220V/G | 1只 | 上海红波电气 | |
10A单相三极插头 | T-10 | 1只 | 公牛集团 | |
开关电源 | S-500-24V | 1块 | 香港明纬电气 | |
10米三芯电源线 | ZR-RVVP-300/500v | 1根 | 郑州倍信达电线 | |
移动列
| 变频直流24V无刷电机 | DC5GU-25-KB-120W | 1台 | 浙江东邦 |
控制板 | YW-II | 1块 | 远维科技 | |
大三角按键 | BL-24 | 2只 | 广州宝利 | |
调速旋钮 | BL-07 | 1只 | 广州宝利 | |
全封闭尼龙过线杆 | YW180-28*35 | 1根 | 远维科技 |
